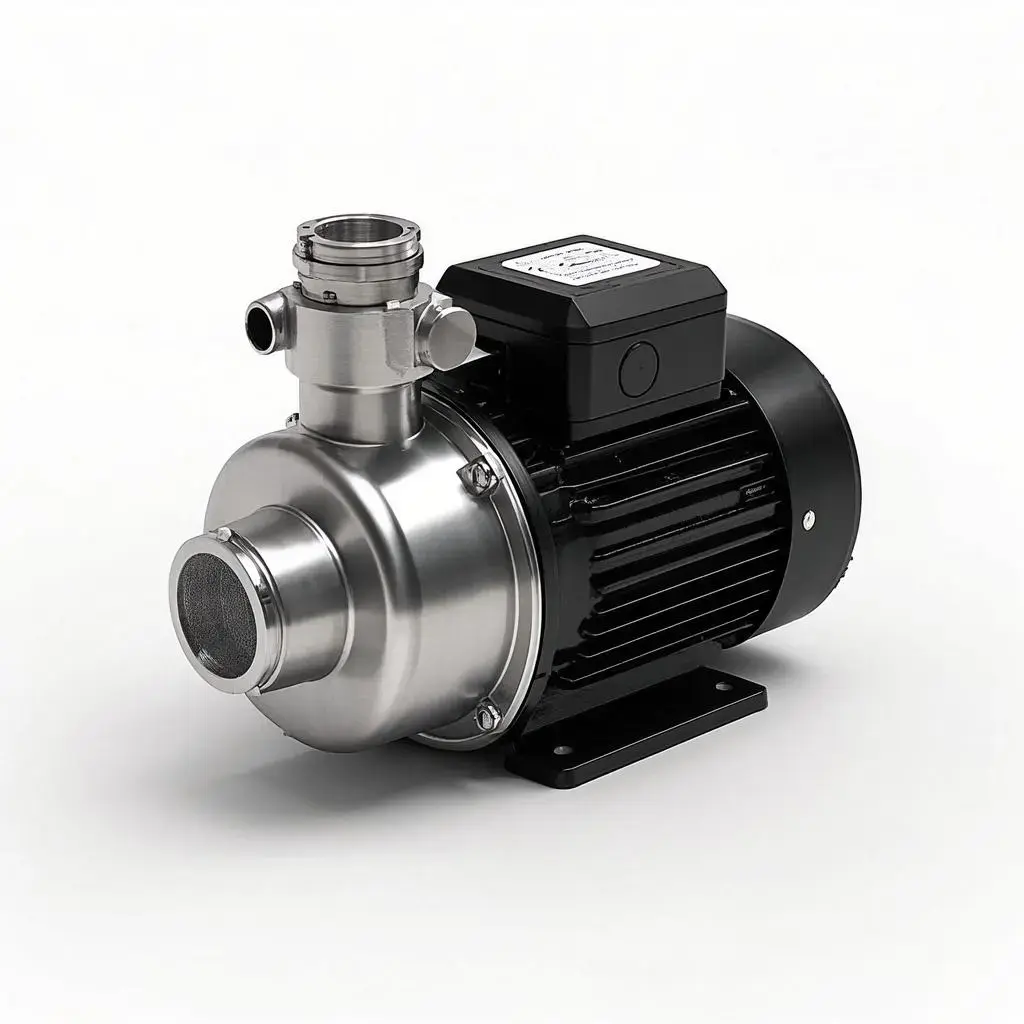

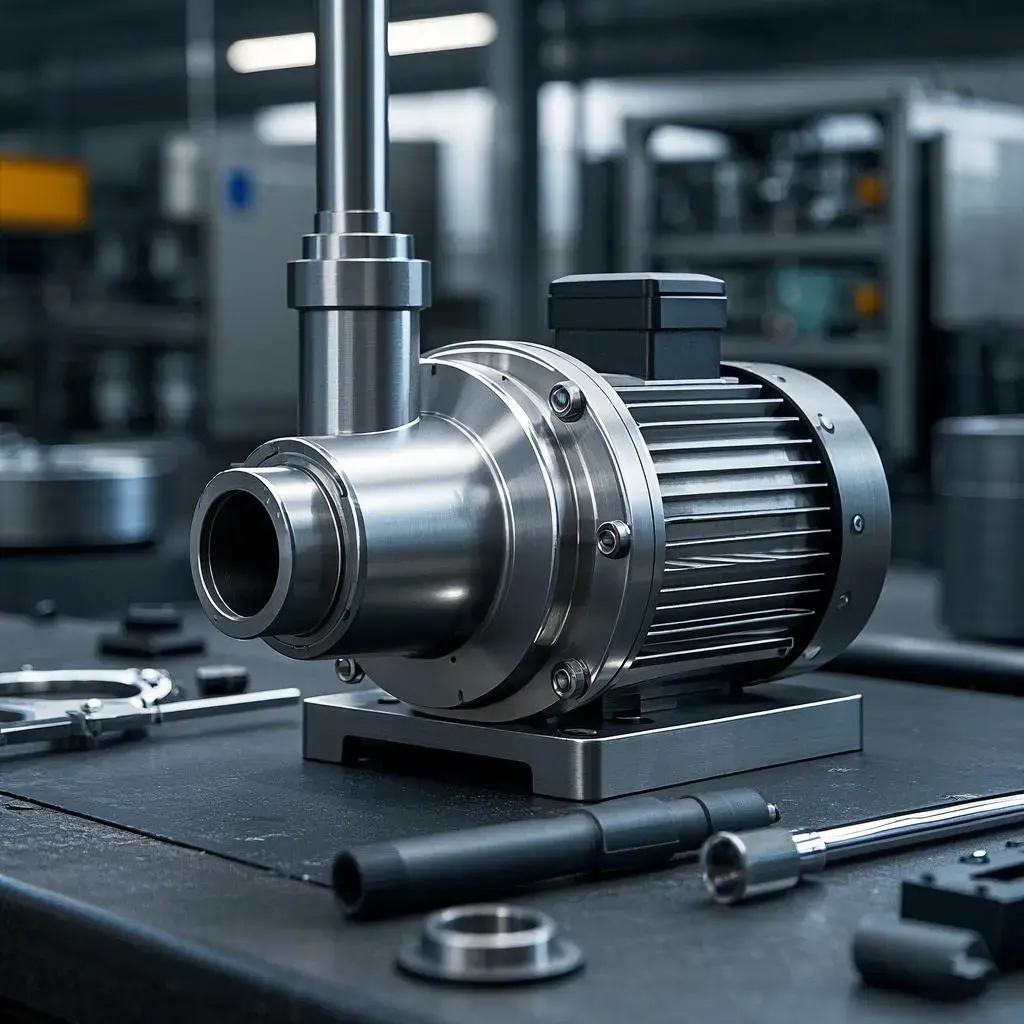

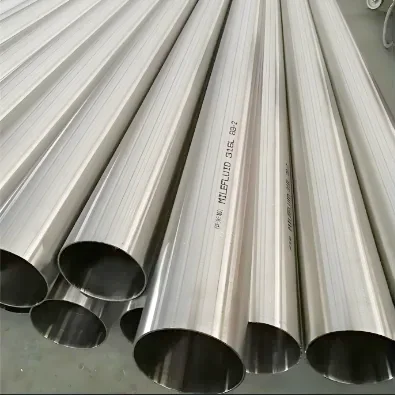

워터 펌프 파이프

중국의 평판이 좋은 제조업체인 Shuangsen Pipes는 귀하에게 워터 펌프 파이프를 제공할 의향이 있습니다. 우리는 최고의 판매 후 지원과 신속한 배송을 약속드립니다.
사양: Φ8mm~Φ273mm
길이: 3500mm~7500mm (일반 길이: 6000mm)
벽 두께: 0.40mm~3.5mm
표준: ASTM A554; GB/T 12770; JIS G3446

문의 보내기

제품 설명

Shuangsen은 고강도 워터 펌프 파이프 솔루션을 전문으로 하는 공인 제조업체이자 글로벌 공급업체입니다. 완전 질소 차폐 용접 및 순수 수소 어닐링 보호 기능을 갖춘 이 정밀 장비는 690Mpa 이상의 최대 인장 프로파일과 1000시간 염수 분무 테스트에 대한 완전한 방청성을 보여줍니다.

야금학적 특성 및 재료 사양

원소 등급 구성

정밀 액체 처리 시스템은 심한 마찰로 인해 산화 및 벽이 얇아지는 것을 방지하기 위해 정확한 화학적 제어에 의존합니다. 다음 매트릭스는 제조 실행 전반에 걸쳐 시행되는 정확한 최대 및 최소 백분율 지침을 자세히 설명합니다.

합금 카테고리	C (%)	시 (%)	망간 (%)	피(%)	S (%)	크롬(%)	니 (%)	티 (%)
409형	≤ 0.08	≤ 1	≤ 1	≤ 0.045	≤ 0.045	10.5 ~ 11.75	≤ 0.5	6×C ~ 0.70
409L형	≤ 0.06	≤ 1	≤ 1	≤ 0.015	≤ 0.015	10.5 ~ 11.75	≤ 0.5	10×C ~ 0.75
410형	≤ 0.04	≤ 1	≤ 1	≤ 0.045	≤ 0.045	10.3 ~ 12.5	≤ 0.5	—

기계적 응력 제한

작동 중 갑작스러운 유압 충격 하중과 기계적 진동에 저항하려면 구조 요소가 인증된 하중 매개변수를 달성해야 합니다. 문서화된 응력 경계는 아래에 설명되어 있습니다.

합금 카테고리	인장강도(MPa)	항복점(MPa)	신장률(%)	경도등급(HB)
409형	460	265	32	140
409L형	410	235	37	123
410형	365	195	22	200

차원 행렬 및 선택 기준

고압 유체 펌프와의 완벽한 밀봉 인터페이스를 구축하기 위해 모든 견고한 워터 펌프 파이프는 단단한 단면 스케일에 정렬됩니다. 크기 분포표에는 포괄적인 구조 벽 구성이 나열되어 있습니다.

표준 크기 매트릭스

외경 D(mm)	사용 가능한 벽 두께 T(mm)
Φ25언더	0.5 / 0.6 / 0.7 / 0.8 / 0.9 / 1.0 / 1.2 / 1.5 / 2.0 / 2.5 / 3.0 / 4.0
Φ25~Φ44.5	0.5 / 0.6 / 0.7 / 0.8 / 0.9 / 1.0 / 1.2 / 1.5 / 2.0 / 2.5 / 3.0 / 4.0
Φ44.6 ~ Φ63.5	0.5 / 0.6 / 0.7 / 0.8 / 0.9 / 1.0 / 1.2 / 1.5 / 2.0 / 2.5 / 3.0 / 4.0
Φ76.2 - Φ101.6	0.5 / 0.6 / 0.7 / 0.8 / 0.9 / 1.0 / 1.2 / 1.5 / 2.0 / 2.5 / 3.0 / 4.0
Φ 101.6 이상	0.5 / 0.6 / 0.7 / 0.8 / 0.9 / 1.0 / 1.2 / 1.5 / 2.0 / 2.5 / 3.0 / 4.0

기술 조달 사양

완전한 현장 호환성을 보장하려면 예약 단계에서 엔지니어링 구성을 명시적으로 자세히 설명해야 합니다. 생산 라인 지표는 다음과 같은 정확한 운영 키를 따릅니다.

제품명:타겟 구조 파이프라인 분류.
스테인레스 스틸 마크:선택된 합금 등급 지정(201, 304, 316L, 409, 409L, 410).
치수 및 공차:검증된 실제 두께와 함께 외경 공차 값입니다.
수량 및 이행:특정 포장 방법 지침과 결합된 정확한 필수 부피 측정 기준입니다.
표면 마감 수준:샌딩 연마 매개변수(180#-400#) 또는 명시적인 고광택 옵션.
특별 구성:복잡한 액체 회로에 대해 별도의 기하학적 변경이 필요합니다.

공정 엔지니어링 및 열 성능

용접 차폐 및 크리스탈 재정렬

Fabrication은 자동화된 완전 질소 보호 용접 시스템을 통합하여 내부 그림자 선이나 밀도 격차가 없는 직선 용접 경로를 생성합니다. 이 설정은 순수 수소 어닐링 보호 시퀀스와 쌍을 이룹니다. 이 매칭 방법은 690 Mpa 이상의 연신 한계와 30% 이상의 마스터 팽창 능력을 특징으로 하는 견고한 분자 구성을 생성합니다. 이러한 탁월한 연성은 가혹한 성형 공정 중에 갈라짐을 방지합니다.

표면 연마 분류

외벽은 엄격한 기계적 연마를 거쳐 유압 효율성을 최적화하고 마찰 저항을 줄입니다. 표면 구성에는 다음이 포함됩니다.

밝은 기계적 마감:180#에서 400#까지의 미세한 기계적 텍스처링을 통해 달성됩니다.
거울 광택 마감:최대 표면 매끄러움을 위해 400#~800# 범위의 고급 반사 텍스처링입니다.

열 허용 한계

기본 합금은 고속 유체 회전 중에 눈에 띄는 열 변화를 견딜 수 있도록 설계되었습니다. 간헐적인 높은 서비스 온도 임계값은 815°C에서 안전하게 작동하는 반면 지속적인 서비스는 675°C에서 유지됩니다. 860°C ± 10°C에서 수행되는 종로 어닐링을 통해 내부 구조 응력이 완화됩니다.

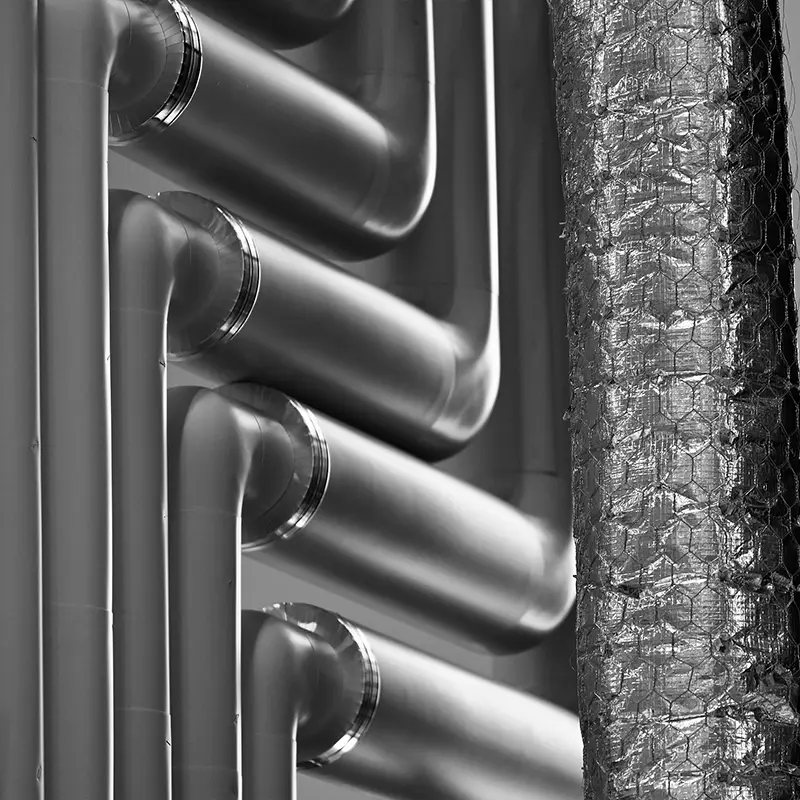

산업용 배포

이 특수 워터 펌프 파이프의 뛰어난 처리 능력은 까다로운 라우팅 작업에 이상적입니다. 이 라인은 미세 균열 없이 광범위한 입 확장, 기계적 튜브 수축, 복잡한 배관 조작, 단단한 굽힘 및 극도의 편평화 과정을 거칩니다. 일반적인 설치 영역은 다음과 같습니다.

견고한 워터 펌프 분배 매니폴드 및 유체 전달 흡입 시스템.
내부 캐비테이션에 대한 높은 저항을 요구하는 고응력 산업용 배관 어레이.
문서화된 벽 안전과 장기 내구성이 필요한 부식성 액체 운송 회로.

품질 검증 및 진단 방법

현장 통합에 앞서 구조적 결함을 제거하기 위해 숙련된 기술 검사관은 엄격한 파괴 및 비파괴 방법을 사용하여 모든 생산 로트를 확인합니다.

평탄화 테스트:튜브 벽을 압축하여 균열 없이 압력 하에서 용접 경로와 모재 강철이 균일하게 구부러지도록 합니다.
굽힘 테스트:구조적 연성을 평가하고 극단적인 각도 윤곽에 걸쳐 표면 손상을 확인합니다.
확장 테스트:튜브 본체가 구조적 분할 없이 30% 이상의 신장률을 수용할 수 있도록 보장하기 위한 입 확장 및 수축 테스트가 포함됩니다.
기계적 성질 테스트:절대 항복 강도, 690Mpa 이상의 최대 연신 한계 및 국제 지침에 대한 경도 성능을 측정합니다.

우리를 선택하는 이유

1000시간 염수 분무 테스트:처리된 금속 외부는 지속적인 1000시간 염수 분무 테스트를 통과하여 녹이나 표면에 구멍이 난 흔적이 전혀 없습니다.
제로 버스트 성능:고급 가스 차폐 용접은 제품이 파열되지 않고 파이프 확장, 파이프 수축 및 복잡한 굽힘 경로를 겪을 수 있도록 견고한 이음새를 만듭니다.
대규모 생산 인프라:1999년에 설립된 20,000제곱미터 규모의 시설을 운영하며 25년 이상의 야금 전문 지식을 바탕으로 133개의 완전한 산업용 용접 조립 라인을 보유하고 있습니다.
국제 규제 승인:생산 라인은 ISO9001 품질 관리, ISO14001 환경, ISO45001 산업 보건 및 ISO13485 의료 기기 품질 관리 시스템을 완벽하게 준수합니다.

Water Pump Pipe

자주 묻는 질문

유압으로 인해 웰드라인이 새거나 갈라지는 것을 방지하는 기술은 무엇입니까?

탁월한 접합 성능은 순수 수소 어닐링과 결합된 순수 질소 보호 용접의 결과입니다. 이는 구조적 약점과 내부 응력을 제거하여 팽창률이 30%를 초과하고 인장 한계 프로파일이 690Mpa를 초과하는 균일한 금속 매트릭스를 생성합니다.

이러한 유체 파이프에 종로 어닐링을 사용하는 이유는 무엇입니까?

정확히 860°C ± 10°C에서 벨로 어닐링을 통해 합금을 처리하면 금속 결정 매트릭스가 재보정됩니다. 이를 통해 구성 요소는 최대 675°C의 연속 노출과 최대 815°C의 간헐적인 열 부하 동안 높은 구조적 무결성을 유지할 수 있습니다.

배송 전 정확한 마감 품질은 어떻게 모니터링되나요?

표면 품질은 표준 거칠기 측정법과 함께 상세한 입 확장 및 수축 테스트를 포함한 특수 테스트 방법을 사용하여 확인됩니다. 이를 통해 라인에 180#-400# 밝은 마감이 필요하든 400#-800# 거울 표면이 필요하든 프로필이 완전히 균일하고 흔적이 남지 않습니다.

전략적 통합 및 브랜드 표준

중공업 유체 라인 내에 특수 워터 펌프 파이프를 설치하려면 절대적인 치수 및 구조적 정확성이 필요합니다. 프리미엄 원강 배치 선택부터 Φ 25에서 최대 Φ 101.6 이상까지 외경 매개변수의 정확한 추적에 이르기까지 당사의 제조 공정은 높은 유압 변형 하에서 부품 고장을 제거하도록 최적화되었습니다. 첨단 연구에 지속적으로 투자하고 자동 조립 장비를 업그레이드함으로써 당사 공장은 신뢰할 수 있는 구조 부품을 글로벌 산업 시장에 공급하고 글로벌 Shuangsen 브랜드의 독립적인 평판과 높은 우수성 표준을 유지합니다.
