시립 프로젝트 및 엔지니어링용 파이프

우리는 고품질 파이프를 능숙하게 생산하는 Shuangsen Pipes에서 시립 프로젝트 및 엔지니어링용 파이프를 안심하고 구입할 수 있습니다. 우리는 최고의 애프터 서비스와 신속한 배송을 약속드립니다.
사양 : Φ8mm ~ Φ273mm
10*10~150*150mm(사각관)
길이:3500mm~7500mm(일반 길이:6000mm)
벽 두께: 0.40mm~3.5mm
표준: ASTM A554; GB/T 12770; JIS G3446

문의 보내기

제품 설명

Shuangsen은 시립 프로젝트 및 엔지니어링 시스템용 특수 파이프를 제공하는 공인 제조업체이자 신뢰할 수 있는 글로벌 공급업체입니다. 국내 대형 제철소 정련자재와 고급 수입 파이프 용접기 라인을 사용하여 제작된 이 장비는 100% 누수 없는 보안과 완벽한 진원도 제어 기능을 갖추고 있어 엄격한 도시 인프라 사양을 충족합니다.

기술 처리 지표 및 차원 레이아웃

고급 생산 운영 및 기계적 검증

인프라 시스템은 지속적인 구조적 응력과 토양 하중을 견디기 위해 높은 기하학적 신뢰성이 필요합니다. 제조 라인에는 국내 대형 제철소에서 조달한 고급 정련 재료가 사용됩니다. 제조 순서는 엄격한 26개 공정 성형 라인을 통해 수입된 고급 파이프 용접 기계 장비에서 실행됩니다. 이 정밀한 방법은 완벽하게 균일한 용접 단면을 생성하여 원자재 간격 및 용접 누출 문제를 제거합니다.

장기간 현장 설치 중 구조적 안정성을 검증하기 위해 모든 배치는 5가지 주요 치수 매개변수에 대해 점검됩니다.

각도 정밀도:완벽한 프로필 직각도는 무거운 프레임워크 로딩 중에 이동을 방지합니다.
표면 평탄도:구조적 잔물결이 전혀 없어 균일한 하중 분포가 보장됩니다.
외부 밝기:깨끗한 표면 마감은 지정된 건축 반사율 표준과 일치합니다.
굽힘 정도:광범위한 구조 범위에 걸친 정확한 직진성은 정렬 실패를 방지합니다.
인장 정도:높은 재료 수율 제한은 지진 충격과 유체 압력 변화를 흡수합니다.

Pipe for Municipal Project and Engineering

원형 프로파일의 치수 매트릭스

외경 D(mm)	사용 가능한 벽 두께 T(mm)
6 ~ 12.7	0.5 / 0.6 / 0.7 / 0.8 / 0.9 / 1.0 / 1.2 / 1.5 / 2.0 / 2.5 / 3.0 / 4.0
12.7 ~ 25.4	0.5 / 0.6 / 0.7 / 0.8 / 0.9 / 1.0 / 1.2 / 1.5 / 2.0 / 2.5 / 3.0 / 4.0
25.4 ~ 50.8	0.5 / 0.6 / 0.7 / 0.8 / 0.9 / 1.0 / 1.2 / 1.5 / 2.0 / 2.5 / 3.0 / 4.0
50.8 ~ 101.6	0.5 / 0.6 / 0.7 / 0.8 / 0.9 / 1.0 / 1.2 / 1.5 / 2.0 / 2.5 / 3.0 / 4.0
101.6 ~ 159	0.5 / 0.6 / 0.7 / 0.8 / 0.9 / 1.0 / 1.2 / 1.5 / 2.0 / 2.5 / 3.0 / 4.0
159 ~ 219	0.5 / 0.6 / 0.7 / 0.8 / 0.9 / 1.0 / 1.2 / 1.5 / 2.0 / 2.5 / 3.0 / 4.0

정사각형 및 직사각형 프로파일의 치수 매트릭스

정사각형 프로파일 스케일(mm)	직사각형 프로필 눈금(mm)	사용 가능한 벽 두께 T(mm)
8x8 ~ 15x15	20x10 ~ 30x15	0.5 / 0.6 / 0.7 / 0.8 / 0.9 / 1.0 / 1.2 / 1.5 / 2.0 / 2.5 / 3.0 / 4.0
16x16 ~ 25x25	38x25 ~ 40x60	0.5 / 0.6 / 0.7 / 0.8 / 0.9 / 1.0 / 1.2 / 1.5 / 2.0 / 2.5 / 3.0 / 4.0
30x30 ~ 38x38	75x45 ~ 120x60	0.5 / 0.6 / 0.7 / 0.8 / 0.9 / 1.0 / 1.2 / 1.5 / 2.0 / 2.5 / 3.0 / 4.0
50x50 ~ 80x80	120x60 이상	0.5 / 0.6 / 0.7 / 0.8 / 0.9 / 1.0 / 1.2 / 1.5 / 2.0 / 2.5 / 3.0 / 4.0
90x90 ~ 150x150	—	0.5 / 0.6 / 0.7 / 0.8 / 0.9 / 1.0 / 1.2 / 1.5 / 2.0 / 2.5 / 3.0 / 4.0

자재 분류 및 환경 할당

표준 준수 디렉토리

모든 원료 합금은 GB/T 12770-2002 표준 사양에 따라 처리됩니다. 적절한 재료 선택은 다양한 환경 범주에 걸쳐 도시 프로젝트 및 엔지니어링을 위한 특수 파이프를 설치할 때 조기 부식, 균열 또는 벽이 얇아지는 것을 방지합니다.

합금 구성	표준 참조	지정된 환경 노출 제한
1Cr17Mn6Ni5N	201	대기 습도가 낮고 화학물질 유출이 최소화된 약간 오염된 환경.
1Cr18Mn8Ni5N	201	대기 습도가 낮고 화학물질 유출이 최소화된 약간 오염된 환경.
0Cr18Ni9	304	중간 오염 환경, 표준 도시 외부 구조물 및 야외 프레임워크.
0Cr17Ni12Mo2	316	심하게 오염된 지역, 해안 염무가 있는 시설, 산성비에 노출된 산업 지역.
00Cr17Ni14Mo2	316L	심하게 오염된 지역, 해안 염무가 있는 시설, 산성비에 노출된 산업 지역.
1Cr18Ni9Ti	321	전용 중공업 설비 및 특수 플랜트 장비 프레임워크.
0Cr12Ti	409	내부 기계 어셈블리 및 보호된 구조용 백킹 튜브.
Cr17	430	습기나 액체 화학물질과의 접촉이 적은 건조한 실내 환경.

엔지니어링 설치 프레임워크

높은 기계적 부하 용량과 낮은 외경 공차로 인해 이 파이프라인 제품은 주요 공공 구조 네트워크에 원활하게 통합될 수 있습니다. 일반적인 구조적 응용 분야는 다음과 같습니다.

대중교통 허브, 승객 탑승동, 기차역, 공항 터미널.
지하철 네트워크 및 무거운 지하 공공 유틸리티 프레임.
상업용 건물, 호텔, 쇼핑몰 및 대규모 주거용 고층 건물.

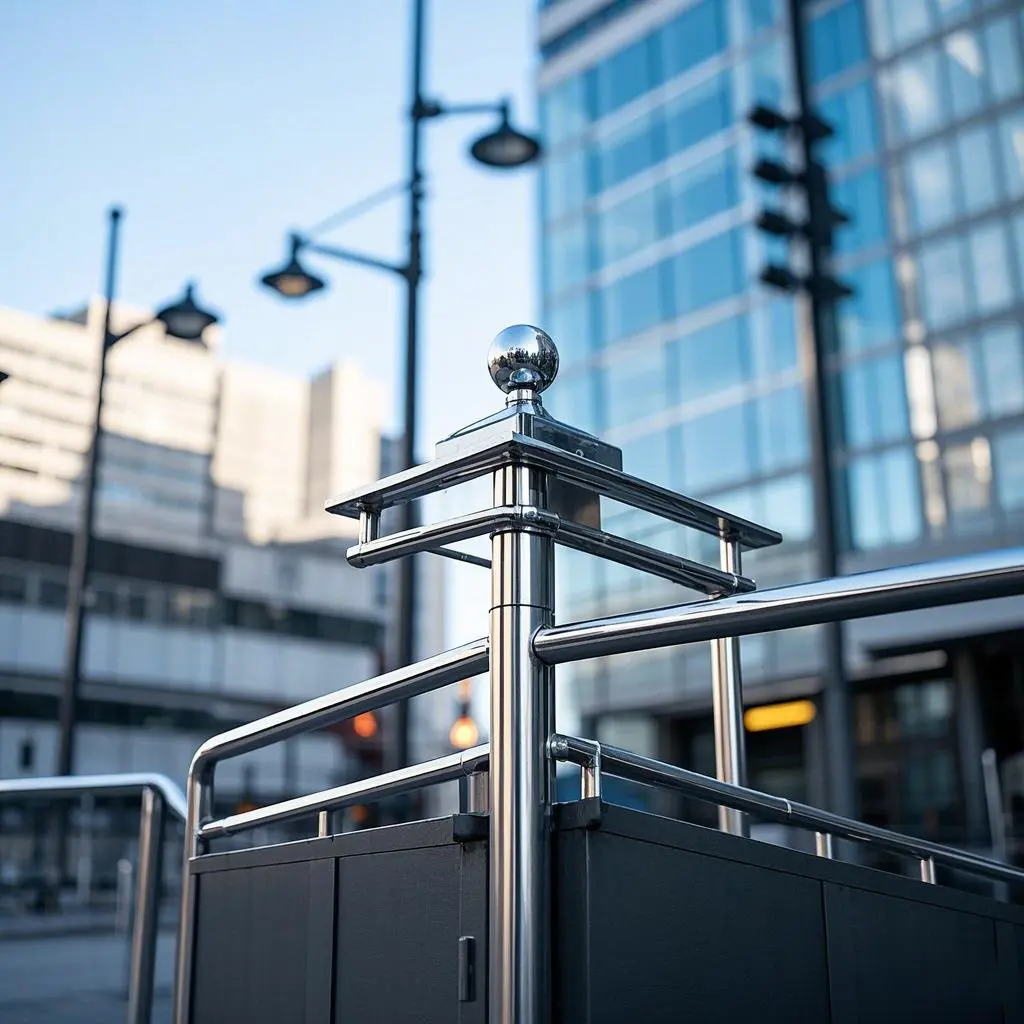

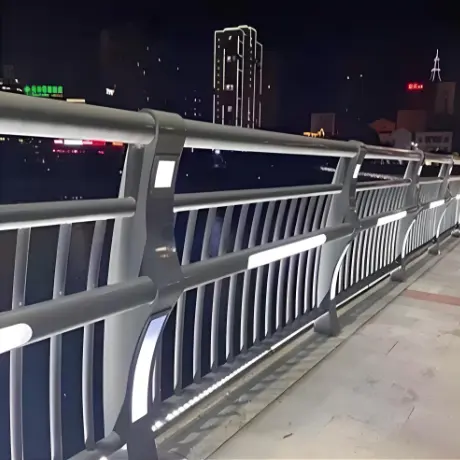

고강도 건축용 난간, 구조용 난간 및 장벽 지지대.

표면 프로파일 및 계측 체크포인트

표면 마감 조정

가공 공장은 특정 마찰 계수와 미적 특성을 충족하기 위해 세 가지 고유한 표면 구성을 제공합니다.

밝은 표면 마감:깨끗한(400# - 600#) 조명 값으로 연마된 고급 반사 텍스처링입니다.
모래 표면 프로파일링:모래 번호 180#, 240# 및 320#으로 분류된 정밀 마모는 원래 모래 또는 직선 모래 패턴으로 제공됩니다.
처리되지 않은 일반 표면:공장에서 직접 납품되는 표준 냉간 압연 광택 표면 마감입니다.

진단 검증 방법

GB/T 12770-2002 지침을 완전히 준수하기 위해 모든 생산 실행은 엄격한 재료 테스트 프레임워크를 사용하여 숙련된 기술자에 의해 검증됩니다.

표면 거칠기 감지:레이저 및 기계 테스트 장비는 표면 마감 매개변수를 확인합니다.
평탄화 테스트:용접 경로가 분할되지 않고 단면 변형을 흡수하도록 튜브 벽을 압축합니다.
굽힘 테스트:주름이나 벽 균열 없이 다양한 기하학적 반경에 걸쳐 구조적 유연성을 평가합니다.
확장 테스트:연성 신율 한계를 확인하기 위해 튜브 개구부에 반경방향 힘을 가합니다.
고급 확인:기계적 특성 테스트, 염분무 테스트, 수압 테스트, 와전류 테스트를 포함하도록 기술 사양을 업데이트할 수 있습니다.

우리를 선택하는 이유

수입된 기계 용접:고급 수입 용접 기계와 26개 공정의 성형 라인을 활용하여 전형적인 융착 불량 및 용접 누출을 제거합니다.
엄격한 5도 검증:각도, 평탄도, 밝기, 굽힘 정도, 인장 정도에 대한 자동 제어를 적용하여 현장 정렬 시 높은 정밀도를 보장합니다.
상당한 시설 용량:1999년에 설립된 20,000제곱미터 규모의 시설을 운영하며 25년 이상의 생산 경험을 지닌 133개의 완전한 산업용 용접 조립 라인을 활용하고 있습니다.
검증된 규제 승인:ISO9001 품질, ISO14001 환경, ISO45001 직업 보건 및 ISO13485 의료 기기 품질 관리 시스템에 따라 인증을 받았습니다.
공식 기업 타이틀:"국가 전문화, 세련, 독특 및 새로운" 작은 거대 기업으로 인정받고 "국가 첨단 기술 기업"으로 인증되었습니다.

자주 묻는 질문

조달 주문 시 어떤 정확한 매개변수를 자세히 설명해야 합니까?

자동화 라인에서 완벽한 실행을 보장하려면 주문 시 제품 이름, 스테인레스 스틸 표시, 외경 공차를 포함한 정확한 치수, 정확한 수량, 표면 연마 사양(180#-400# 샌딩 또는 고광택), 실제 두께, 선호하는 포장 방법 및 특수 설계 요구 사항을 명시해야 합니다.

심한 물리적 굽힘 시 용접부가 갈라지는 것을 방지하는 방법은 무엇입니까?

높은 접합 성능은 당사의 26개 공정 성형 라인과 수입된 고급 용접 공작 기계를 통해 달성됩니다. 이 방법은 솔기 전체에 걸쳐 전체 입자 융합을 보장하여 완성된 구성 요소가 표준 편평화, 굽힘 및 확장 테스트를 쉽게 통과할 수 있도록 합니다.

해안 염분 안개에 노출된 대중교통 노선에는 어떤 합금 프로파일이 권장됩니까?

해변 기반 시설 프로젝트나 산성비가 내리는 지역의 경우 316(0Cr17Ni12Mo2) 또는 316L(00Cr17Ni14Mo2)을 권장합니다. 이러한 등급에는 표면 구멍 및 응력 부식 균열을 방지하는 특수 몰리브덴 첨가물이 포함됩니다.

인프라 소싱 및 브랜드 표준

밀집된 도시 또는 산업 프레임워크 내에서 도시 프로젝트 및 엔지니어링 네트워크를 위한 내구성 있는 파이프를 배포하려면 절대적인 화학적 및 치수 일관성이 필요합니다. 국내 대형 정유소의 엄격한 원자재 배치 추적부터 온라인 진원도 제어 및 밝은 고체 용융 열처리 시스템을 통한 연속 로트 실행에 이르기까지 당사의 워크플로우는 현장 구성 요소 고장을 방지하는 데 중점을 둡니다. 첨단 툴링에 투자하고 엄격한 품질 검사를 유지함으로써 당사 공장은 글로벌 엔지니어링 프로젝트에 신뢰할 수 있는 구조 부품을 제공하여 글로벌 Shuangsen 브랜드의 장기적인 성과와 독립적인 명성을 확보합니다.
